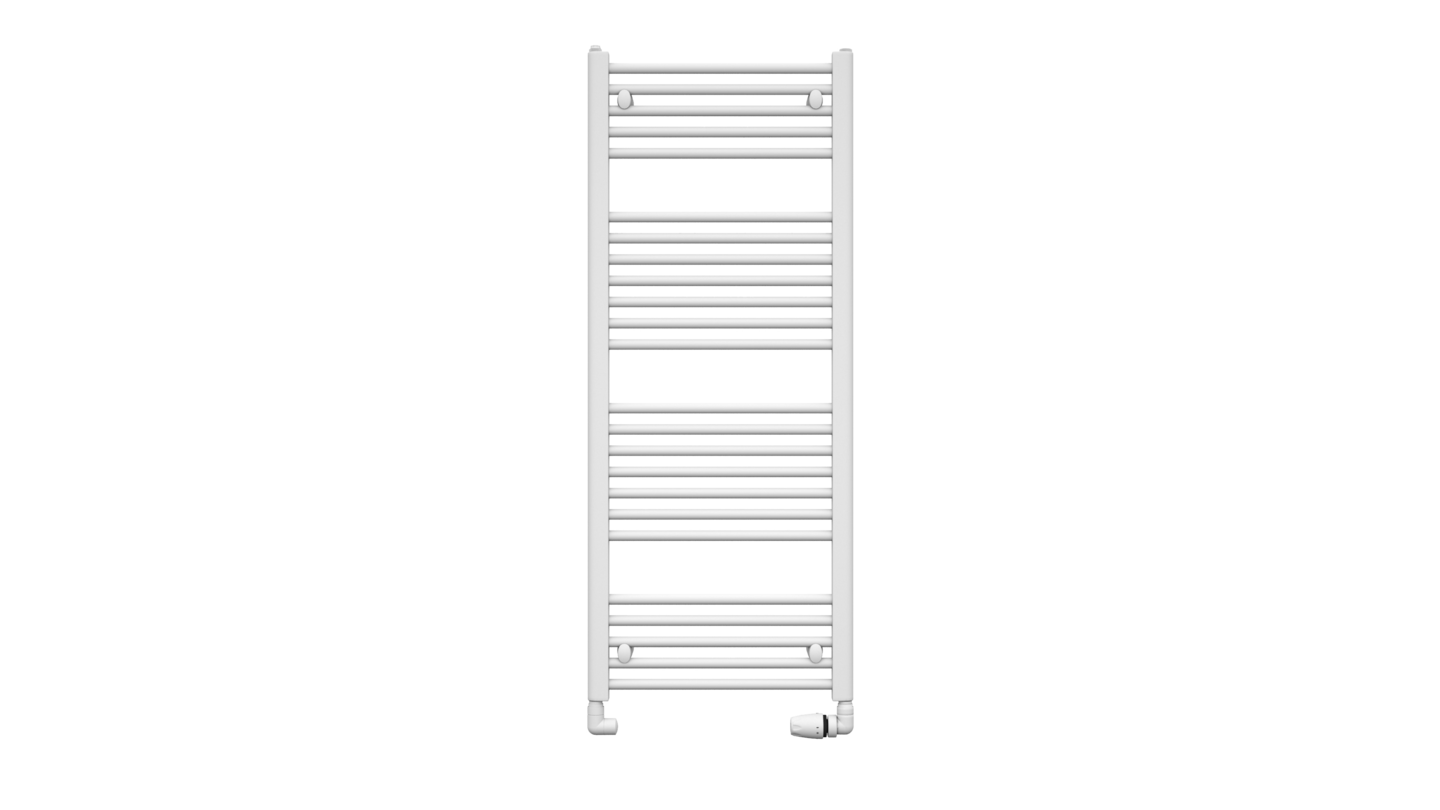

Euroterm Deniz
Havlupan tasarımında anahtar model
EUROTERM DENİZ, Black Matt code 58
EUROTERM DENİZ, Anthrazit Metallic code 32
Tüm resimler (1)
EUROTERM DENİZ, RAL 1018
Banyolarımızda ısıtma görevinin yanısıra havlu, bornoz gibi tekstil ürünlerini sıcak tutmak için düşünülmüş olan havlupanların firmamızdaki öncü ürünü
Artırılmış yüzey tasarımı sayesinde yüksek ısıl kapasite
Bir çok farklı genişlik ve yükseklik üretim imkanı ile tüm ihtiyaç duyulan yerlere uyum
Genişlik from 450 to 750 mm
Yükseklik from 700 to 1820 mm
ısıl Kapasite from 255 to 1138 W
alt karşıt uç, üst-alt yandan /çapraz bağlantı
EUROTERM DENİZ Modeli havlupan 16 farklı ölçüde üretilebilmektedir.
Teknik Bilgiler
Teknik Veriler
| H: Yükseklik (mm) | 700, 900, 1220, 1500, 1820 |
| L: Genişlik (mm) | 450, 500, 600, 750 |
| İzin verilen maksimum çalışma sıcaklığı (°C) | 110 °C |
| İzin verilen maksimum Çalışma Basıncı | 10 bar |
| Tesisat bağlantıları | G 1/2" iç-diş |
| Bağlantı Aksı | h = L - 40 mm |
Isıl Kapasite
| Q [W] | Yükseklik[mm] | ||||
|---|---|---|---|---|---|
| Genişlik(mm) | 700 | 900 | 1220 | 1500 | 1820 |
| 450 | 255 | 333 | 462 | 581 | 725 |
| 500 | 280 | 365 | 507 | 638 | 795 |
| 600 | 329 | 429 | 596 | 750 | 934 |
| 750 | 400 | 522 | 726 | 913 | 1138 |
Teknik çizimler
Aluminyum Gövde Kanalı Ø 16 mm
Aluminyum Kolektör Kanalı 40 × 30 mm
Bağlantı Şekilleri
Alttan bağlantı
Çapraz üst-alt bağlantı
