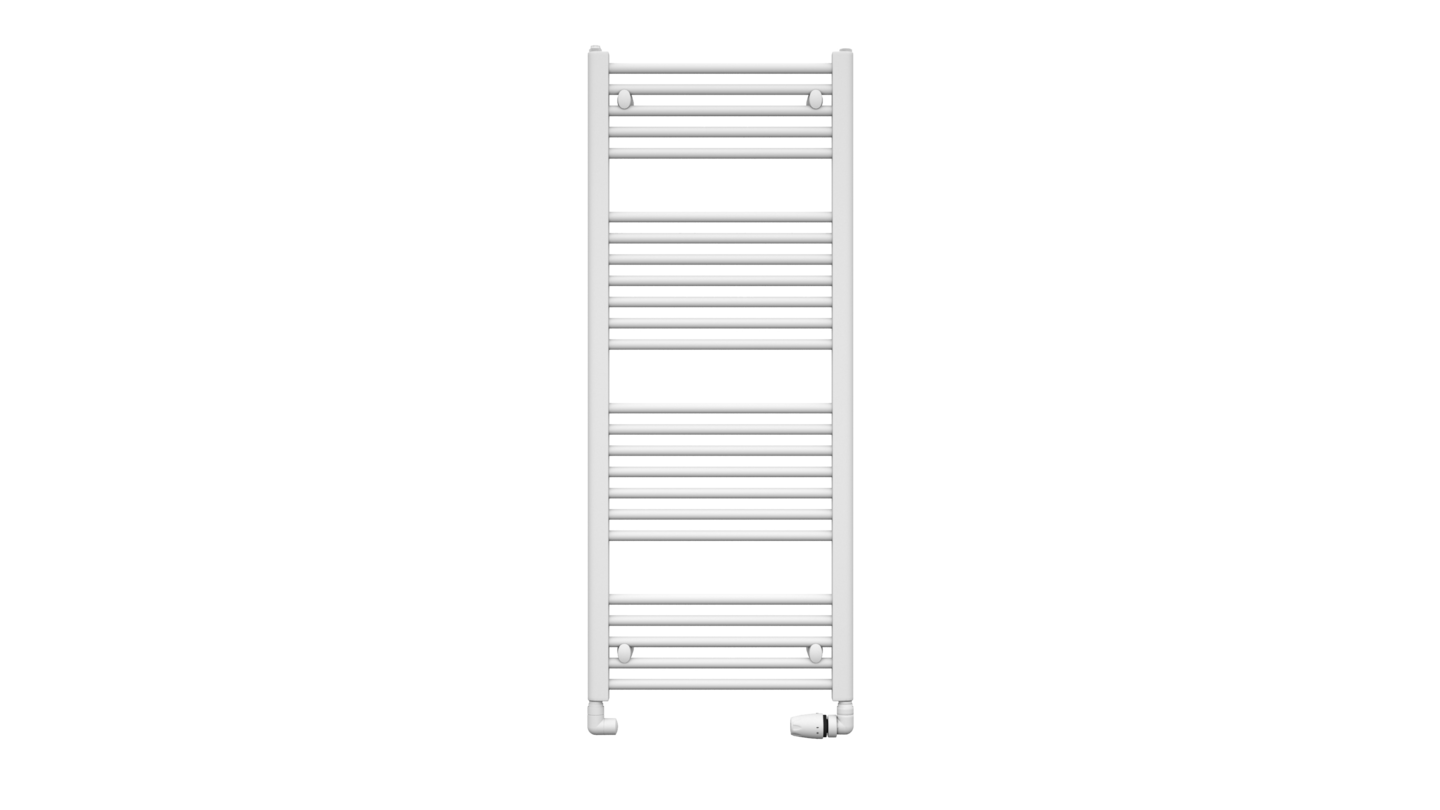

Euroterm İNCİ
Alışılmışın dışında bir tasarım öğesi

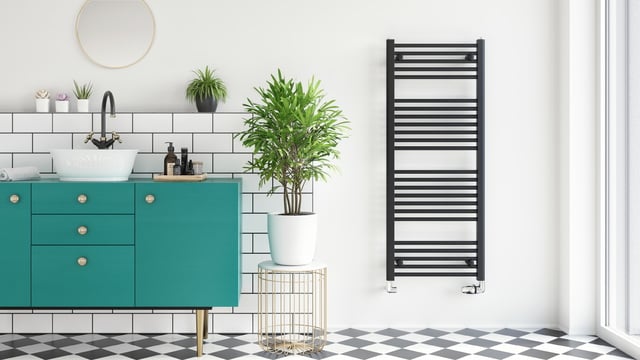

EUROTERM INCI, Black Matt code 58
EUROTERM INCI, Anthrazit Metallic code 32
Next photo (1)

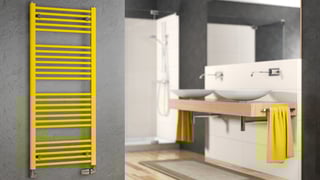

EUROTERM INCI, RAL 1018
Lüx görünüme sahip, karşıkonulması zor, düzlemsel hatlara sahip
Klasik radyatör bağlantısına imkan veren havlupan modeli
Genişlik 450 ila 750 mm
Yükseklik 700 ila 1820 mm
Isıl Kapasite 455 ila 1638 W
alt karşıt uç, üst-alt yandan /çapraz bağlantı
EUROTERM İNCİ Modeli havlupan 16 farklı ölçüde üretilebilmektedir.
Teknik Bilgiler
Teknik Veriler
| H: Yükseklik (mm) | 700, 900, 1220, 1500, 1820 |
| L: Genişlik (mm) | 450, 500, 600, 750 |
| İzin verilen maksimum çalışma sıcaklığı (°C) | 110 °C |
| İzin verilen maksimum Çalışma Basıncı | 10 bar |
| Tesisat bağlantıları | G 1/2" iç-diş |
| Bağlantı Aksı | h = L - 40 mm |
Isıl Kapasite
| Q [W] | Yükseklik[mm] | ||||
|---|---|---|---|---|---|
| Genişlik(mm) | 700 | 900 | 1220 | 1500 | 1820 |
| 450 | 255 | 333 | 462 | 581 | 725 |
| 500 | 280 | 365 | 507 | 638 | 795 |
| 600 | 329 | 429 | 596 | 750 | 934 |
| 750 | 400 | 522 | 726 | 913 | 1138 |
Teknik çizimler
Aluminyum Gövde Kanalı Ø 16 mm
Aluminyum Kolektör Kanalı 40 × 30 mm
Bağlantı Şekilleri

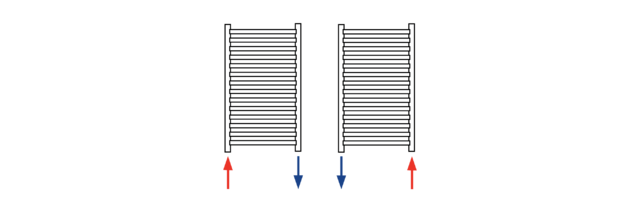

Alttan bağlantı

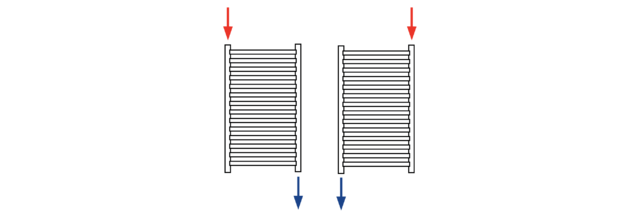

Çapraz üst-alt bağlantı
